JetProg
Multi-Programmier System

• EPROM/EEPROM/Flash EPROM Multi-Programmierung aufbauend auf dem Jetprog Programmer
• Unterstützt byte-wide EPROM, EEPROM und Flash bis 32 Pins
• programmiert bis zu 8 Devices gleichzeitig
• verfügbare Submodule für unterschiedliche Gehäuse
• echter Low Voltage Support bis zu 1.8V
• hohe Arbeitsleistung, großer Durchsatz
• komfortables Steuerungs-Programm, MS Windows (95/98/Me/NT/2000/XP) kompatibel

EPROM/EEPROM/Flash EPROM Multi-Programmier System umfasst:

• Multi-Programmier Module
  • EPROM/Flash 8-Sockel Module (Best. Nr.: 70-0104) (Produktion eingestellt)
    oder
  • Common Multi-Programmier Modul Nr.1 (Best. Nr.: 70-0151)
• Sockel Submodule (für max. Durchsatz sind 4 Module nötig)
  • EPROM/Flash-DIL32-2 Sockel Submodule für DIL28 und DIL32 EPROM/Flash
  • EPROM/Flash-PLCC32-2-DIL32 Sockel Submodule für PLCC32 EPROM/Flash, bis 32 Pins DIL
  • EPROM/Flash-PLCC32-2-DIL28 Sockel Submodule für PLCC32 EPROM/Flash, bis 28 Pins DIL

Features

GENERELL

• Das EPROM/Flash 8-Sockel Multi-Programmier Modul  (oder Common Multi-Programmier Modul Nr.1) - eine Erweiterung  zum JetProg Programmer - erlaubt eine manuelle Multi-Programmier Anwendung mit einem hohen Device-Stückzahl Durchsatz und ist damit bestens geeignet für kleine bis mittlere Produktions-Anwendungen.
• Die Module haben einen attraktiven Preis und bieten eine exzellente Hardware für eine zuverlässige Programmierung.

HARDWARE

• Das EPROM/Flash Multi-Programmier System unterstützt byte-wide EPROM, EEPROM und Flash-EPROM bis zu 32 Pins und 8Mbit Größe.
• Die austauschbaren ZIF Sockel Submodul Einheiten ermöglichen die Unterstützung verschiedener Device-Gehäuse. Z. Zt. werden  DIL, PLCC und TSOP Gehäuse unterstützt.
• Optimierte Pin-Treiber garantieren eine Programmierung aller Speicher-Medien wie EPROM, EEPROM und Flash EPROM ohne  Überschwingen der Impulse bei einer stabilen Masse. Die Pin- Treiber arbeiten herunter bis zu 1,8V und unterstützen damit voll den Low Voltage Bereich der verfügbaren Devices.
• Die Module verifizieren nach der Programmierung mit variabler Versorgungs-Spannung (Vcc Unter- und Überspannung), um so eine gut-schlecht Auswahl zu treffen, die einen langen Datenerhalt garantiert.

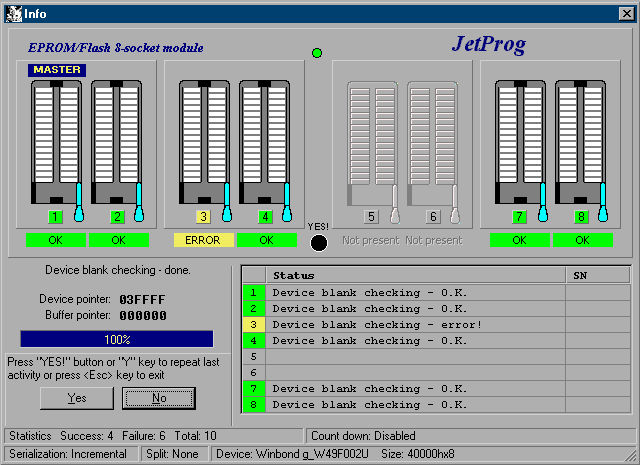

SOFTWARE

• Die EPROM/Flash Multi-Programmierung wird über eine komfortable, einfach zu bedienende Software, WIN-95/98/2000 kompatibel gesteuert. Sie arbeitet mit "Pull-down-Menüs", "Hot-keys" und "Online-Hilfe". Die Devices lassen sich über Hersteller und/oder Typ bzw. Fragmente davon,  einfach auswählen.
• Standard Device-Befehle (wie read, blank check, program, verify, erase) sind um Testfunktionen wie "Signatur-Byte Test" und "Einsetz-Test" erweitert.
• Alle bekannte Datenformate werden unterstützt. Die Software erkennt, während das File geladen wird, das Format und konvertiert entsprechend.

• Mit der Autoinkrement Funktion  kann jedem zu programmierenden Device eine individuelle Seriennummer zugewiesen werden. Diese Funktion erhöht jedes Mal eine Seriennummer im Speicher, wenn ein neues Device eingesetzt wird. Darüber hinaus ermöglicht diese Funktion dem Anwender durch Lesen oder Schreiben einer Seriennummer eine eindeutige Identifizierung von Devices und Dateien.

Technische Spezifikation

HARDWARE

Multi-Programmierung Module

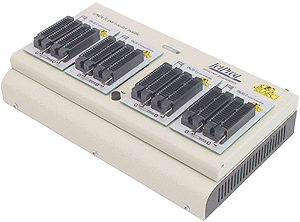

EPROM/Flash 8-Sockel Modul

• EPROM/EEPROM/Flash kompatible Pin-Treiber (8x)
• Die Pin-Treiber der einzelnen Sockel sind unabhängig, ein defekter Chip hat daher keinen Einfluss auf die Programmierung der anderen Devices
• An jeden Sockel des Moduls können unabhängig die notwendigen Versorgungs-Programmier Spannungen sowie eine perfekte Masse geschaltet werden
• Die TTL Pin-Treiber entsprechen den Erfordernissen von EPROM/EEPROM/Flash Devices
• Strombegrenzung für jeden Sockel, Abschalten bei Überstrom, Abschalten bei Fehlern der Stromversorgung
• Bananenbuchse für ESD-Armbänder
• Einsteck-Test
• Kann zum Common Multi-Programmier Modul Nr.1 aufgerüstet werden
• Best. Nr.: 70-0104
• Preis: Produktion eingestellt

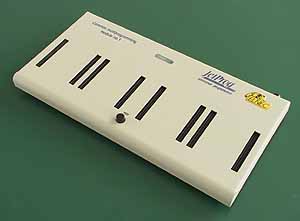

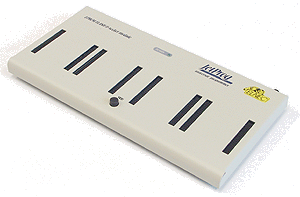

Common Multi-Programmier Modul Nr.1

• Erweiterte spezielle Pin-Treiber (8x) kompatible Pin-Treiber bieten die Möglichkeit zur Multi-Programmierung von EPROM/EEPROM, MCS-51, PICmicro, ...
• Unabhängige Pin-Treiber, daher haben defekte Devices keinen Einfluss auf die Programmierung der anderen
• An jeden Sockel des Moduls können unabhängig die notwendigen Versorgungs-Programmier Spannungen sowie eine perfekte Masse geschaltet werden
• Die TTL Pin-Treiber entsprechen den Erfordernissen von EPROM/EEPROM/Flash Devices
• Strombegrenzung für jeden Sockel, Abschalten bei Überstrom, Abschalten bei Fehlern der Stromversorgung
• Bananenbuchse für ESD-Armbänder
• Einsteck-Test
• Best Nr.: 70-0151
• Preis: € 341,03 zzgl. MWSt.

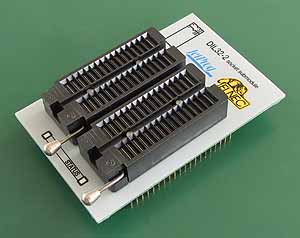

EPROM/Flash-DIL32-2 Sockel Submodul

• Für EPROM/Flash im DIL28 und DIL32 Gehäuse
• 2x ZIF DIL32 Sockel für 300/600 mil Devices
• Lebensdauer des ZIF Sockels - 25.000 Zyklen
• Best. Nr.: 70-0105
• Preis: € 86,03 zzgl. MWSt.

EPROM/Flash-PLCC32-2-DIL32 Sockel Submodul

• Für PLCC32 EPROM/Flash, mit 32 Pins im DIL-Gehäuse, (27C010 und darüber, 29C512 und darüber)
• 2x ZIF PLCC32 Sockel
• Lebensdauer des ZIF Sockels - 10.000 Zyklen
• Best. Nr.: 70-0106
• Preis: € 107,76 zzgl. MWSt.

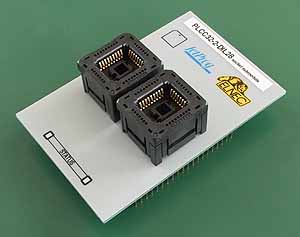

EPROM/Flash-PLCC32-2-DIL28 Sockel Submodul

• Für PLCC32 EPROM/Flash, mit 28 Pins im DIL-Gehäuse (27C128,. 27C256, 27C512, 29C256, etc.)
• 2x ZIF PLCC32 Sockel
• Lebensdauer des ZIF Sockels - 10.000 Zyklen
• Best. Nr.: 70-0107
• Preis: € 107,76 zzgl. MWSt.

 Back to top

DEVICE SUPPORT

• EPROM: NMOS/CMOS 27xxx und 27Cxxx Serien, mit 8 bit Daten-Breite, volle Unterstützung der LV Serien
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx Serien, mit 8 bit Daten-Breite
• Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx Serien, mit 8 bit Daten-Breite. volle Unterstützung der LV Serien

Liste aller unterstützten Devices für EPROM/Flash 8-Socket Modul

• Liste aller unterstützten Devices für Common Multi-Programmier Modul Nr.1

Programmier-Geschwindigkeit

Achtung:
Die angegebenen Zeiten gelten für 8 Devices gleichzeitig. Die Zeiten sind stark abhängig von der PC-Geschwindigkeit, LPT-Port Typ, dem Betriebssystem und freiem Speicherplatz. Deshalb sind in der Tabelle zwei Zeiten für unterschiedliche PC-Konfigurationen angegeben.
