SOIC, SSOP, TSOP & TSSOP
Sockel Selektions Tabelle
| Zuerst: |
Bestimmen Sie Ihr Device über den Hersteller oder über die Online Cross Referenz |
| Alternativ: |

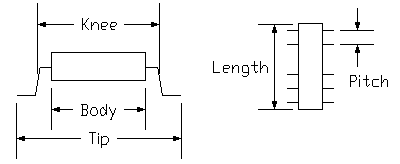

Benutzen Sie die untenstehende Tabelle für die korrekte Bestimmung der Gehäuse-Art Ihres SO-Devices. Nach der Identifizierung des Gehäuses benutzen Sie bitte die Tabelle auf der nächsten Seite, um den Adapter zu bestimmen. |
|
SOIC |
| Pins | Pitch | Body mm (inches) | Knee mm (inches) | Tip mm (inches) | Length | Sockel Art Nr | ||||||
| min | typ | max | min | typ | max | min | typ | max | ||||
| 8-16 |
1,27 (0,050) |
n/a |
3,9 (0,153) |
4,0 (0,157) |
n/a |
5,4 (0,212) |
5,5 (0,216) |
6,0 (0,236) |
6,9 (0,271) |
n/a |
OTS-xx(16H)-1.27-03 (Open Top) |
|
| 8 |
0,65 (0,0256) |
n/a |
3,0 (0,118) |
3,1 (0,122) |
n/a |
3,8 (0,150) |
3,9 (0,154) |
4,8 (0,189) |
4,9 0,193) |
n/a |
n/a |
656-1082211 (Open Top) |
| 8-20 |
1,27 (0,050) |
4,9 (0,193) |
5,3 (0,208) |
5,4 (0,213) |
n/a |
6,8 (0,268) |
7,1 (0,279) |
7,65 (0,301) |
7,8 (0,307) |
n/a |
FP-xx(20H)-1.27-06 (Clam Shell) |
|
| 14-28 |
1,27 (0,050) |
7,4 (0,291) |
7,8 (0,307) |
7,9 (0,311) |
n/a |
9,3 (0,366) |
9,4 (0,370) |
10,0 (0,394) |
11,6 (0,457) |
n/a |
FP-xx(28H)-1.27-08 (Clam Shell) |
|
| 14-28 |
1,27 (0,050) |
8,0 (0,315) |
8,4 (0,331) |
8,5 (0,355) |
n/a |
10,2 (0,402) |
10,3 (0,406) |
10,8 (0,425) |
12,0 (0,472) |
n/a |
FP-xx(28H)-1.27-06 (Clam Shell) |
|
| 28 |
1,27 (0,050) |
8,6 (0,338) |
9,0 (0,354) |
9,1 (0,358) |
n/a |
10,4 (0,409) |
10,5 (0,413) |
11,1 (0,437) |
12,3 (0,484) |
n/a |
FP28-1.27-15B (Clam Shell) |
|
| 32-40 |
1,27 (0,050) |
n/a |
11,4 (0,449) |
11,8 (0,465) |
n/a |
12,4 (0,488) |
12,6 (0,496) |
n/a |
14,1 (0,555) |
14,3 (0,563) |
n/a |
OTS-xx-1.27-01 (Open Top) |
| 44 |
1,27 (0,050) |
n/a |
13,3 (0,524) |
n/a |
n/a |
14,4 (0,567) |
n/a |
n/a |
16,0 (0,630) |
n/a |
OTS44-1.27-03 |
|
|
SSOP |
| Pins | Pitch | Body mm (inches) | Knee mm (inches) | Tip mm (inches) | Length | Sockel Art Nr. | ||||||
| min | typ | max | min | typ | max | min | typ |
max |
||||
| 20-28 |
0,65 (0,0256) |
n/a |
5,3 (0,209) |
5,7 (0,224) |
n/a |
6,4 (0,250) |
6,5 (0,256) |
n/a |
7,8 0,307) |
8,0 (0,315) |
n/a |
OTS-xx(34)-0.65-01 |
|
TSOP |
| Pins | Pitch | Body mm (inches) | Knee mm (inches) | Tip mm (inches) | Length | Sockel Art Nr. | ||||||
| min | typ | max | min | typ | max | min | typ |
max |
||||
| 28 |
0,55 (0,0215) |
11,7 (0,460) |
11,8 (0,465) |
11,9 (0,469) |
12,4 (0,488) |
12,5 (0,492) |
12,6 (0,496) |
13,3 (0,524) |
13,4 0,528) |
13,5 (0,531) |
8,2 max (0,323) |
OTS-28-0.55-03 (Open Top) |
| 32 |
0,50 (0,0197) |
n/a |
12,4 (0,488) |
n/a |
n/a |
13,0 (0,512) |
n/a |
n/a |
14,0 (0,551) |
n/a |
8,0 typ (0,315) |
648A0322211-A01 (Open Top) |
| 32 |
0,50 (0,0197) |
n/a |
18,4 (0,724) |
n/a |
n/a |
19,0 (0,748) |
n/a |
n/a |
20,0 (0,087) |
n/a |
8,0 typ (0,315) |
648A0322211-A01 (Open Top) |
| 40 |
0,50 (0,0197) |
n/a |
12,4 (0,488) |
n/a |
n/a |
13,0 (0,512) |
n/a |
n/a |
14,0 (0,551) |
n/a |
10,0 (0,408) |
648A0402211-A01 (Open Top) |
| 40 |
0,50 (0,0197) |
n/a |
18,4 (0,724) |
n/a |
n/a |
19,0 (0,748) |
n/a |
n/a |
20,0 (0,787) |
n/a |
10,0 (0,408) |
648-0402211-A01 (Open Top) |
| 48 |
0,50 (0,0197) |
n/a |
18,4 (0,724) |
n/a |
n/a |
18,8 (0,740) |
n/a |
n/a |
20,0 (0,787) |
n/a |
12,0 typ (0,472) |
648-0482211-A01 (Open Top) |
|
TSSOP |
| Pins | Pitch | Body mm (inches) | Knee mm (inches) | Tip mm (inches) | Length | Sockel Art Nr. | ||||||
| min | typ | max | min | typ | max | min | typ |
max |
||||
| 8-24 |
0,65 (0,0256) |
n/a |
4,4 (0,173) |
5,5 (0,216) |
n/a |
5,5 (0,216) |
n/a |
n/a |
6,4 0,252) |
n/a |
n/a |
OTS-xx(24)-0.65-01 |
|
|
|
|
