BGA-Top-78 ZIF-CS
Best. Nr.: 70-0517

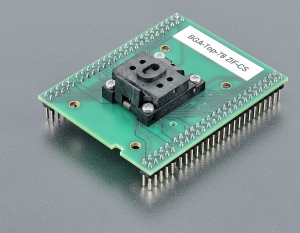

Oberer Print des BGA-Adapters.
Der ZIF-CS Sockel, akzeptiert viele Variationen des BGA-Gehäuses und damit verbundene Unterschiede in Ball-Durchmesser, Ball-Höhe und Body-Dicke. Die Abbildung unter Gehäuse-Form zeigt die Variationen aller Abmessungen des BGA-Gehäuses, die von diesem BGA-Top- Board akzeptiert werden.
Lebensdauer (mechanisch) des ZIF Sockel - 500.000 Zyklen.

Um den Deckel aufzuklappen, bewegen Sie bitte den Cursor über das Bild

Best. Nr.: 70-0517
Preis:        € 495,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

• Um das BGA-Device programmieren zu können ist es notwendig, das BGA-Top-78 ZIF-CS Board mit einem BGA-Bottom-x Board zusammenzustecken. Die PG4UW-Software gibt Auskunft welches das geeignete ist..
• Schützen Sie die Kontakte des Adapters vor Verunreinigung. Berühren Sie nicht die Pins mit bloßen Fingern. Jegliche "Beschmutzung" ("Fettfinger") kann Fehler bei der Programmierung verursachen.
• Der Gebrauch einer Vakuum Pipette ist unerlässlich.
• Seien Sie vorsichtig! Das verkehrte Einsetzen des Adapters in den ZIF-Sockel des Programmers, oder das unkorrekte Einsetzen des ICs in den ZIF-Sockel des Converters, kann zu Schäden führen.
• Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷ 40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
• Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

BGA Gehäuse

NAME SYMBOL MIN NOM MAX Profile A - - 1.3 Ball Height A1 0.23 0.29 - Body Thickness A2 0.84 0.91 - Ball Diameter b 0.35 0.4 0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.25 0.3 0.35 Body Thickness A2 0.65 - - Ball Diameter b 0.35 0.4  0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.18 0.23 0.28 Body Thickness A2 0.65 - - Ball Diameter b 0.25 0.3 0.35 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.3 Ball Height A1 0.23 0.29 0.35 Body Thickness A2 0.84 0.91 0.95 Ball Diameter b 0.35 0.4 0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.1 Ball Height A1 0.21 - - Body Thickness A2 0.7 - 0.82 Ball Diameter b 0.3 - 0.4 Body Size D - 8 - Body Size E - 6 - Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A 0.8 0.9 1 Ball Height A1 0.27 0.32 0.37 Body Thickness A2 - - - Ball Diameter b 0.4 0.45 0.5 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.2 0.25 0.3 Body Thickness A2 - - - Ball Diameter b 0.3 - 0.4 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.1 Ball Height A1 0.21 0.25 0.29 Body Thickness A2 0.7 0.76 0.82 Ball Diameter b 0.3 0.35 0.4 Body Size D - 8 - Body Size E - 6 - Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.3 Ball Height A1 0.25 0.3 0.35 Body Thickness A2 0.65 - - Ball Diameter b 0.35 0.4 0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1 Ball Height A1 0.2 - - Body Thickness A2 - 0.64 - Ball Diameter b 0.3 0.35 0.4 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 5 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.31 Ball Height A1 0.23 0.28 0.33 Body Thickness A2 0.86 0.92 0.96 Ball Diameter b 0.35 0.4 0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.26 - - Body Thickness A2 - - 0.9 Ball Diameter b 0.35 - 0.45 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.18 0.23 0.28 Body Thickness A2 0.65 - - Ball Diameter b 0.27 0.3 0.37 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.2 - 0.3 Body Thickness A2 - - - Ball Diameter b 0.3 - 0.4 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.2 - - Body Thickness A2 0.84 - 0.94 Ball Diameter b 0.25 0.3 0.35 Body Size D - 8 - Body Size E - 6 - Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.1 Ball Height A1 - 0.76 - Body Thickness A2 0.2 - - Ball Diameter b 0.25 0.3 0.35 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.2 0.25 0.3 Body Thickness A2 - - - Ball Diameter b 0.25 0.3 0.35 Body Size D 7.95 8 8.05 Body Size E 5.95 6 6.05 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.3 Ball Height A1 0.25 0.3 0.35 Body Thickness A2 - - - Ball Diameter b 0.35 0.4 0.45 Body Size D 7.95 8 8.05 Body Size E 5.95 6 6.05 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1 Ball Height A1 0.22 - - Body Thickness A2 - - - Ball Diameter b - 0.4 - Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.1 Ball Height A1 0.2 - - Body Thickness A2 - 0.76 - Ball Diameter b 0.25 0.3 0.35 Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A 1 - 1.2 Ball Height A1 - 0.3 - Body Thickness A2 - - - Ball Diameter b - 0.4 - Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.2 Ball Height A1 0.25 - - Body Thickness A2 - - - Ball Diameter b - 0.4 - Body Size D 7.9 8 8.1 Body Size E 5.9 6 6.1 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -

NAME SYMBOL MIN NOM MAX Profile A - - 1.1 Ball Height A1 0.18 - - Body Thickness A2 0.64 0.72 0.8 Ball Diameter b 0.31 0.33 0.35 Body Size D 7.85 8 8.15 Body Size E 5.85 6 6.15 Ball Pitch e - 0.8 - Ball Array D GD - 8 - Ball Array E GE - 6 -
