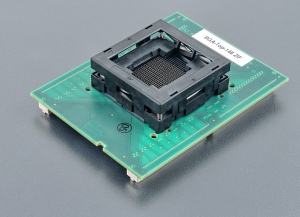

Top Board des BGA Adapters.
Der ZIF Sockel, akzeptiert viele Variationen des BGA-Gehäuses und damit
verbundene Unterschiede in Ball-Durchmesser, Ball-Höhe und Body-Dicke. Die
Abbildung unter Gehäuse-Form zeigt die Variationen aller Abmessungen des BGA-
Gehäuses, die von diesem BGA-Top- Board akzeptiert werden.
Lebensdauer (mechanisch)
des ZIF Sockel - 10.000 Zyklen.
| Best. Nr. |
70-0999 |
| Sockel |
ZIF BG324, Typ: oben offen |
| Fuß |
8x50 + 2x50 Pins, B-T-B Stecker,
Pitch 0.8mm |
| Ordnung |
BGA/LGA |
| Unterordnung |
BGA-Top |
|
|
|
Converter Bedienungs-Anleitung
- Schützen Sie die Pins des Adapters und des
ZIF-Sockels vor Verunreinigung. Berühren Sie nicht
die Kontakte mit bloßen Fingern. Schon kleinste
Teilchen von Schmutz und Fett können Fehler bei der
Programmierung hervorrufen.
- Der Gebrauch einer
Vakuum Pipette
wird dringend empfohlen.
- Gehen Sie sorgfältig vor! Falsches Einstecken
des Adapters in den ZIF-Sockel des Programmers oder
falsches Einlegen des ICs in den Adapter-Sockel
können das IC zerstören.
- Um das BGA-Bauteil
programmieren zu können ist es notwendig, das
BGA-Top-148 ZIF Board mit einem BGA-Bottom-x Board
zusammenzustecken. Die PG4UW Software zeigt welche
geeignet sind.
- Bevor das Bauteil in den Sockel eingelegt werden
kann, ist zu beachten, dass das Oberteil des BGA-Sockels
vollständig nach unten gedrückt wird. Wenn versucht
wird, den Chip in einen nicht vollständig geöffneten
Sockel einzulegen, kann es passieren, dass Kontakte
sich verbiegen oder sogar brechen.
- Versichern Sie sich, dass
das IC richtig in den ZIF-Sockel eingesetzt wurde.
Wenn alles ok ist kann die Programmierung beginnen.
- Um dass IC wieder aus dem
Adapter zu entfernen, drücken sie bitte das Oberteil
des ZIF-Sockeln nach unten, das IC kann entnommen
werden.
- Wenn die Arbeiten mit dem
Adapter beendet sind, entfernen Sie diesen bitte vom
ZIF-Sockel des Programmers.
- Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷
40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%,
keine Kondensierung.
- Für den Umgang mit dem Bauteil empfehlen wir eine
Vakuum Pipette.
Gehäuse - Form
|
BGA
Gehäuse
|
 |
|
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
- |
- |
2.2 |
|
Ball Height
|
A1 |
0.3 |
- |
- |
|
Body Thickness
|
A2 |
- |
- |
1,8 |
|
Ball Diameter
|
b |
0.5 |
0.6 |
0.7 |
|
Body Size
|
D |
- |
19 |
- |
|
Body Size
|
E |
- |
19 |
- |
|
Ball Pitch
|
e |
- |
1 |
- |
|
Ball Array D
|
GD |
- |
18 |
- |
|
Ball Array E
|
GE |
- |
18 |
- |
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
1.25 |
1.5 |
1.7 |
|
Ball Height
|
A1 |
0.3 |
- |
- |
|
Body Thickness
|
A2 |
- |
- |
1.4 |
|
Ball Diameter
|
b |
0.4 |
0.6 |
0.7 |
|
Body Size
|
D |
- |
19 |
- |
|
Body Size
|
E |
- |
19 |
- |
|
Ball Pitch
|
e |
- |
1 |
- |
|
Ball Array D
|
GD |
- |
18 |
- |
|
Ball Array E
|
GE |
- |
18 |
- |
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
1.48 |
1.63 |
1.78 |
|
Ball Height
|
A1 |
0.33 |
0.38 |
0.43 |
|
Body Thickness
|
A2 |
1.15 |
1.25 |
1.35 |
|
Ball Diameter
|
b |
0.49 |
0.54 |
0.59 |
|
Body Size
|
D |
18.8 |
19 |
19.2 |
|
Body Size
|
E |
18.8 |
19 |
19.2 |
|
Ball Pitch
|
e |
- |
1 |
- |
|
Ball Array D
|
GD |
- |
18 |
- |
|
Ball Array E
|
GE |
- |
18 |
- |
|
|
