Converter

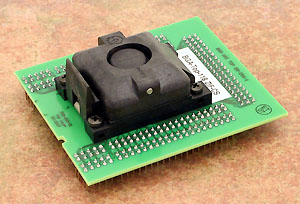

BGA-Top-118 ZIF-CS
- Top Print vom BGA Converter
- Der ZIF Sockel ist für viele Variationen der
BGA-Gehäuse ausgelegt. Unterschiedliche Ball
Durchmesser,- Abstände und Gehäuse-Dicken werden
toleriert.
- Das Bild unter "Geeignete Gehäuse"
zeigt die Abmessungen die von diesem BGA Top-Print
akzeptiert werden.
- Lebensdauer
(mechanisch) des ZIF Sockel -
500.000
Zyklen
- Sockel: ZIF BGA130, (geeignet
für Gehäuse bis zu 150 Balls), Typ:
ClamShell
- Fuß: 8+3 Reihen, 8x25+3x20
Pins, 0.6x0.6mm
- Best. Nr.:
70-0640
- Preis.: €
zzgl. MwSt.
|
|
|
Converter
Bedienungs-Anleitung
- Um BGA Devices
programmieren zu können ist es notwendig, den
BGA-Top-118 Print mit einem
BGA-Bottom-x Print zusammen zu stecken. Welches
der richtige Bottom Print ist, entnehmen sie bitte den
Hinweisen in der PG4UW-Software.
- Berühren Sie bitte nie direkt die
Kontakte des Converters mit den Fingern, denn eine
"Verschmutzung" kann Fehler während der
Programmierung nach sich ziehen.
-
Für den Umgang mit dem Bauteil
empfehlen wir eine Vakuum-Pipette.
-
Um das Bauteil aus dem Sockel zu
nehmen, öffnen Sie bitte die Klappe.
-
Die Abbildungen zeigen den
Aufbau und das Zusammenfügen der einzelnen
Komponenten zu einem kompletten BGA-Converter.
 |
|
|
|
Geeignete Gehäuse
|
| BGA
Gehäuse |
 |
|
|
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
1.2 |
1.3 |
1.4 |
|
Ball Height
|
A1 |
0.27 |
0.32 |
0.37 |
|
Ball Thickness
|
A2 |
- |
- |
- |
|
Ball Diameter
|
b |
0.4 |
0.45 |
0.5 |
|
Body Size
|
D |
12.9 |
13 |
13.1 |
|
Body Size
|
E |
10.4 |
10.5 |
10.6 |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
1 |
1.1 |
1.2 |
|
Ball Height
|
A1 |
0.27 |
0.32 |
0.37 |
|
Ball Thickness
|
A2 |
- |
- |
- |
|
Ball Diameter
|
b |
0.4 |
0.45 |
0.5 |
|
Body Size
|
D |
12.9 |
13 |
13.1 |
|
Body Size
|
E |
10.4 |
10.5 |
10.6 |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
- |
- |
1.2 |
|
Ball Height
|
A1 |
0.21 |
0.26 |
0.31 |
|
Ball Thickness
|
A2 |
- |
- |
- |
|
Ball Diameter
|
b |
0.4 |
0.45 |
0.5 |
|
Body Size
|
D |
- |
13 |
- |
|
Body Size
|
E |
- |
10.5 |
- |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
- |
- |
1.2 |
|
Ball Height
|
A1 |
0.25 |
- |
- |
|
Ball Thickness
|
A2 |
1 |
0.8 |
- |
|
Ball Diameter
|
b |
0.4 |
0.45 |
0.5 |
|
Body Size
|
D |
12.9 |
13 |
13.1 |
|
Body Size
|
E |
10.4 |
10.5 |
10.6 |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
- |
- |
1.4 |
|
Ball Height
|
A1 |
0.25 |
- |
- |
|
Ball Thickness
|
A2 |
- |
1 |
- |
|
Ball Diameter
|
b |
0.4 |
0.45 |
0.5 |
|
Body Size
|
D |
12.9 |
13 |
13.1 |
|
Body Size
|
E |
10.4 |
10.5 |
10.6 |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
NAME
|
SYMBOL |
MIN |
NOM |
MAX |
|
Profile
|
A |
- |
- |
1.2 |
|
Ball Height
|
A1 |
- |
- |
- |
|
Ball Thickness
|
A2 |
0.8 |
0.85 |
0.9 |
|
Ball Diameter
|
b |
- |
0.45 |
- |
|
Body Size
|
D |
12.85 |
13 |
13.15 |
|
Body Size
|
E |
10.35 |
10.5 |
10.65 |
|
Ball Pitch
|
e |
- |
0.8 |
- |
|
Ball Array D
|
GD |
- |
15 |
- |
|
Ball Array E
|
GE |
- |
10 |
- |
|
|
| |
|
|
|
