Converter Bedienungs-Anleitung

• Den Converter in den ZIF-Sockel des Programmers einsetzen, gemäß der aufgedruckten Abbildung neben dem Sockel. Öffnen Sie den ZIF-Sockels, indem Sie das Oberteil nach unten drücken. Legen Sie das Bauteil ein (Kontaktseite zu Kontaktseite) gemäß der Abbildung in der PG4UW Software (Device-Informationen über das ausgewählte Bauteil).
• Bevor Sie die Klappe des Converters schließen, kontrollieren Sie bitte nochmals die exakte Positionierung des Devices. Die Programmierung kann nun beginnen.
• Gehen Sie sehr sorgfältig vor, denn ein unkorrektes Einsetzen des Converters in den Programmer-Sockel sowie das unkorrekte Einlegen des Bauteils können den Programmer beschädigen.
• Um das Bauteil aus dem Sockel zu nehmen, öffnen Sie bitte die Klappe.
• Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
• Berühren Sie bitte nie direkt die Kontakte des Converters mit den Fingern, denn eine "Verschmutzung" kann Fehler während der Programmierung nach sich ziehen.
• Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum-Pipette.

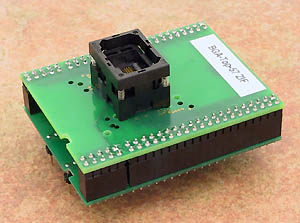

• Die Abbildungen zeigen den Aufbau  und das Zusammenfügen der einzelnen Komponenten zu einem kompletten BGA-Converter.
