Kunden Projekte

Hier wollen wir zeigen, wie Kunden mit Hilfe von ELNEC-Programmern ihre Projekte verwirklicht haben. Die Bilder sind Eigentum der jeweiligen Firmen und wurden uns zur Veröffentlichung zur Verfügung gestellt.

Aufgabe:
Programmieren eines 6er Nutzen mit PIC18F872 über die ISP-Schnittstelle mittels Nadeladapter.

Lösung:
6 Stück ELNEC Programmer Typ "BeeProg".
Anschlüsse über ISP-Schnittstelle mit 10pol. Kabel, ca. 80 cm Länge auf Nadel-Adapter.

Zeiten:
Handlingzeit:        ca. 10 sec. (Einlegen und Herausnehmen des Nutzen in den bzw. aus dem Nadel-Adapter, Schließen und
                                             Öffnen des Nadel-Adapters)
Programmierzeit: ca. 15 sec.

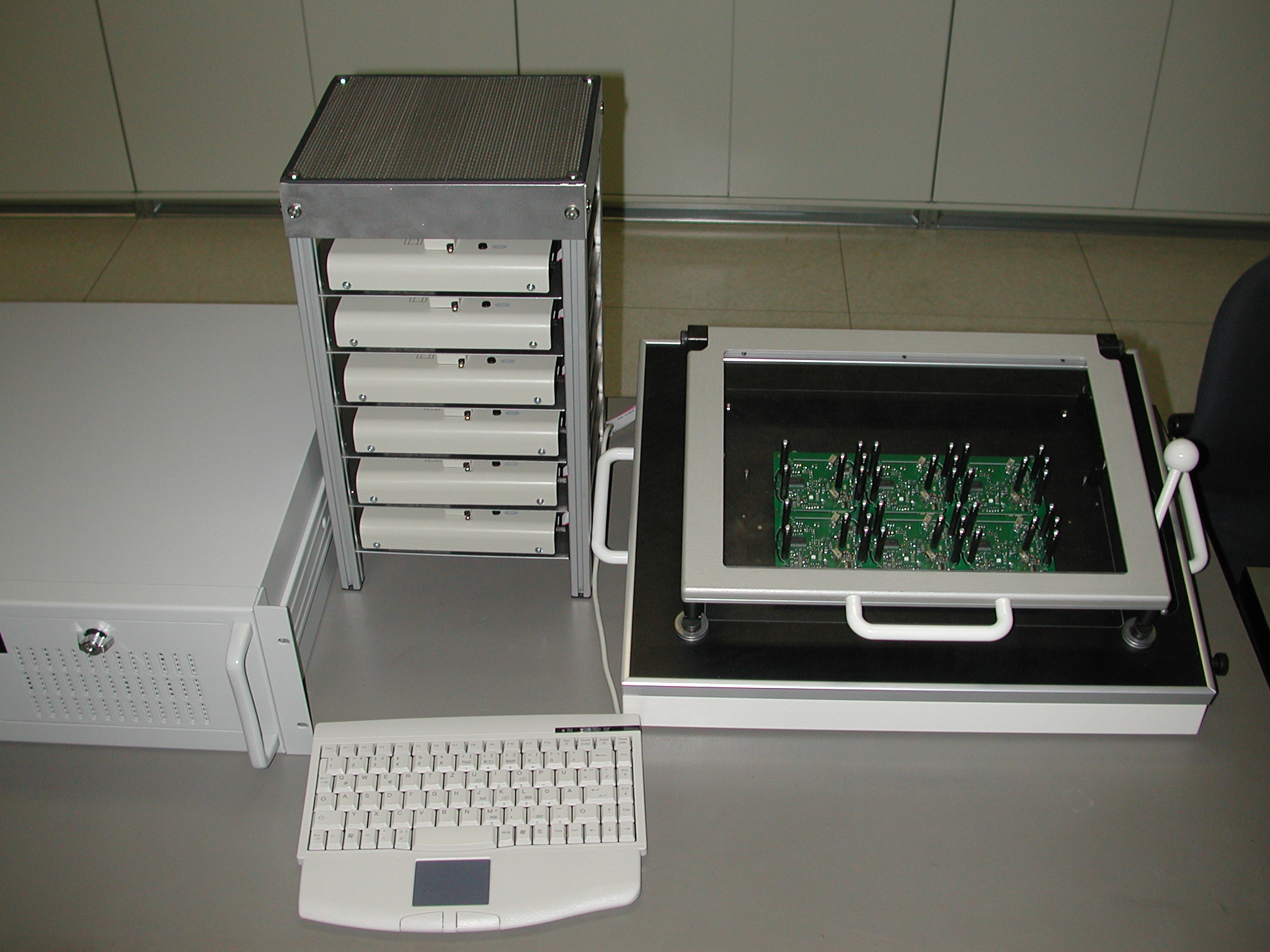

	Frontansicht: Rack mit 6x BeeProg Computer und Tastatur Nadeladapter Bild vergrößern

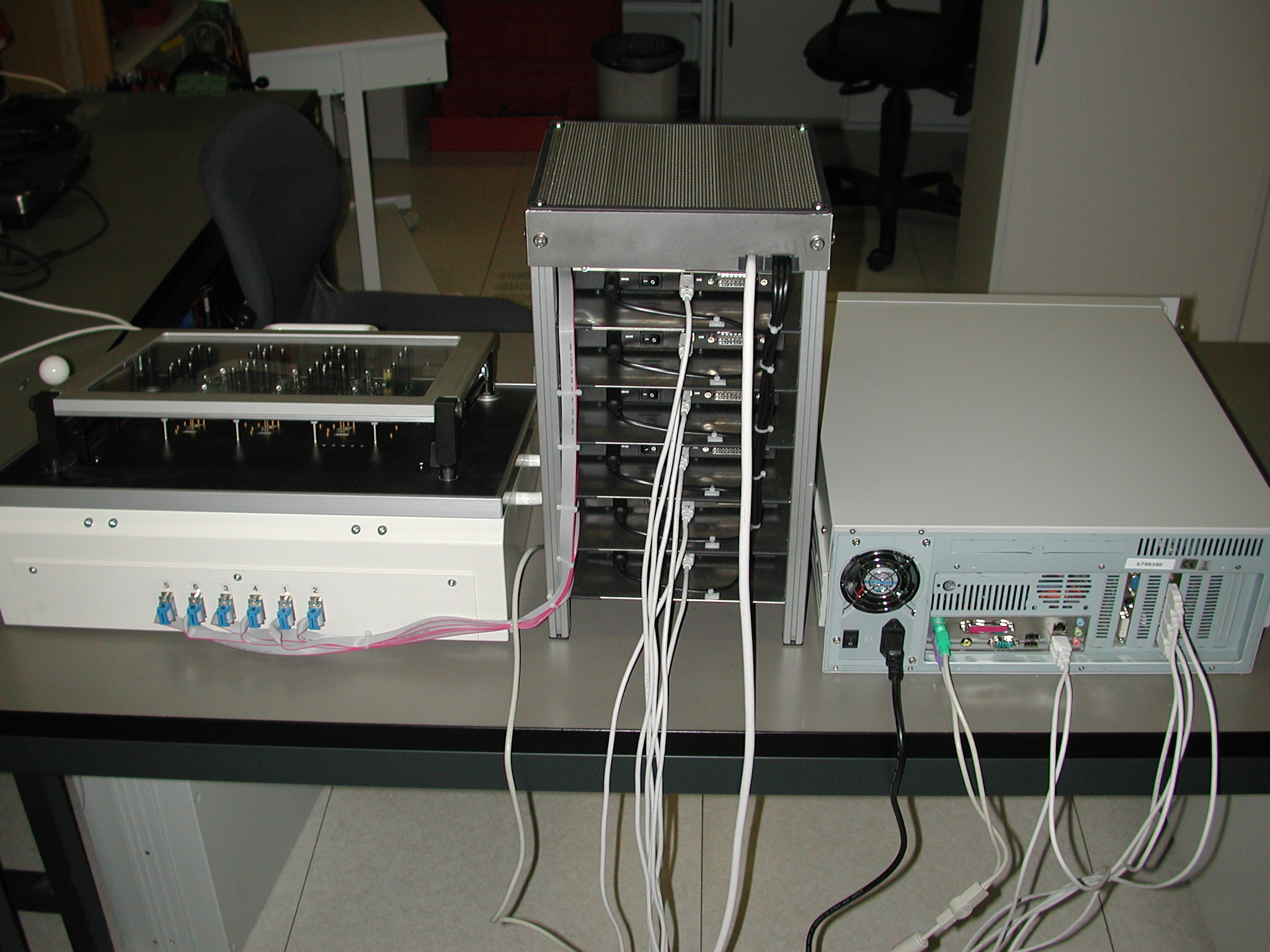

	Rückansicht: ISP-Kabel zum Nadel-Adapter USB-Kabel zum Computer Bild vergrößern

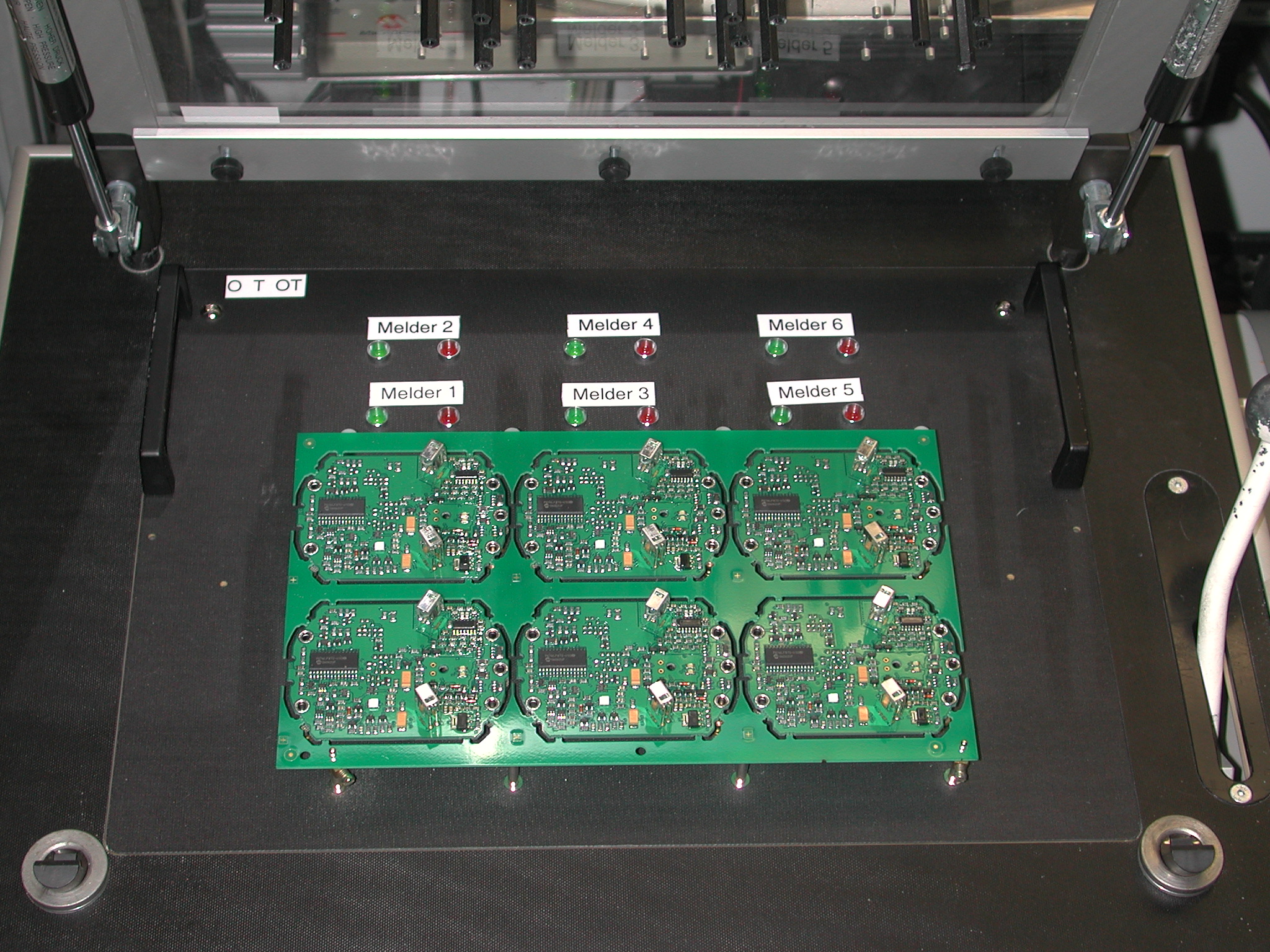

	Geöffneter Prüfrahmen: Nadel-Adapter mit 6er Nutzen Bild vergrößern

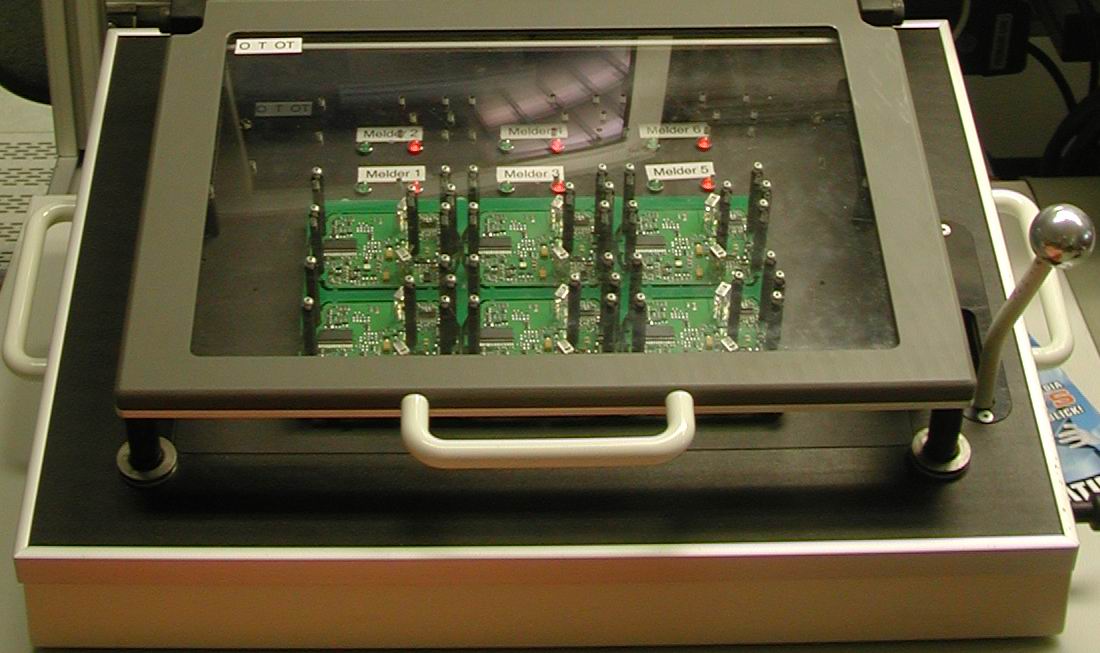

	Geschlossener Prüfrahmen: Durch Nadeln kontaktierter 6er Nutzen Bild vergrößern
