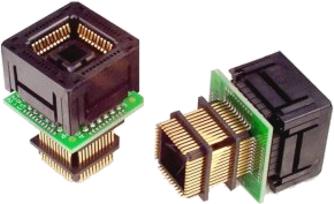

PLCC zu PLCC - Prototyp Adapter

Diese Adapter sind auf beiden Seiten mit PLCC Sockeln ausgestattet. Mit dem Stecker (POD), der z.B. in den Sockel eines Prototyp Board gesteckt wird, ereicht man das einfache Stecken und Entfernen des zu entwickelnden Devices. Die Standard Stecker-Länge beträgt 21,6mm. Es ist auch ein Adapter mit 29,2mm verfügbar.

Devices Adapter
Sockel 		Adapter
Fuß 		Artikel Nr.
21,6mm Stecker 		Artikel Nr.
29,2mm Stecker

28 Pin PLCC

28 Pin PLCC Auto Eject
28 Pin lidded ZIF

28 Pin PLCC Stecker
28 Pin PLCC Stecker

PA28-PP
PA28-PZP

PA28-PP29
PA28-PZP29

32 Pin PLCC

32 Pin PLCC Auto Eject
32 Pin lidded ZIF

32 Pin PLCC Stecker
32 Pin PLCC Stecker

PA32-PP
PA32-PZP

PA32-PP29
PA32-PZP29

44 Pin PLCC

44 Pin PLCC Auto Eject
44 Pin lidded ZIF

44 Pin PLCC Stecker
44 Pin PLCC Stecker

PA44-PP
PA44-PZP

PA44-PP29
PA44-PZP29

52 PIN PLCC

52 Pin PLCC Auto Eject
52 Pin lidded ZIF

52 Pin PLCC Stecker
52 Pin PLCC Stecker

PA52-PP
PA52-PZP

PA52-PP29
PA52-PZP29

68 Pin PLCC

68 Pin PLCC Auto Eject
68 Pin lidded ZIF

68 Pin PLCC Stecker
68 Pin PLCC Stecker

PA68-PP
PA68-PZP

PA68-PP29
PA68-PZP29

84 Pin PLCC

84 Pin PLCC Auto Eject
84 Pin lidded ZIF

84 Pin PLCC Stecker
84 Pin PLCC Stecker

PA84-PP
PA84-PZP

PA84-PP29
PA84-PZP29





PLCC zu PLCC Adapter

44 Pin QFP zu QFP Adapter

44 Pin PLCC zu DIP Adapter



44 Pin Programmier- und Prototyp Adapter

Es gibt viele Devices in 44 Pin Gehäusen wie PLCC, PQFP oder TQFP, aber auch in DIL oder PLCC, bei denen die Pins 1:1 durchverbunden sind. (Gedreht bei QFP) Diese Adapter können von vielen Programmern und Emulatoren verwendet werden.

Device Gehäuse Adapter Sockel-Art Adapter Fuß Artikel Nr.

44 Pin DIP 600 mil

44 Pin DIP ZIF Sockel
44 Pin DIP 600 mil Präz. Pin

44 Pin PLCC Stecker
44 Pin PLCC Stecker

PA44-DP
PA44-DP-PP

44 Pin PLCC

44 Pin PLCC Auto Eject
44 Pin PLCC lidded ZIF

44 Pin DIP 600 mil Breite
44 Pin DIP 600 mil Breite

PA44-DP
PA44-DPZ

44 Pin TQFP

44 Pin TQFP oben offen

44 Pin DIP 600 mil Breite

PA44Q-03

44 PIN PQFP

44 Pin PQFP lidded

44 Pin DIP 600 mil Breite

PA44Q-16

44 Pin TQFP

44 Pin TQFP lidded

44 Pin DIP 600 mil Breite

PA44Q-06T

44 Pin PLCC

44 Pin PLCC Auto Eject
44 Pin PLCC lidded ZIF

44 Pin PLCC Stecker
44 Pin PLCC Stecker

PA44-PP
PA44-PZP

44 Pin PQFP

44 Pin PQFP lidded

44 Pin QFP Fuß
44 Pin PLCC Stecker

PA44QF16-44QF
PA44QP-16

44 Pin TQFP

44 Pin TQFP oben offen

44 Pin QFP Fuß
44 Pin PLCC Stecker

PA44QF03-44QF
PA44QP-03

44 Pin TQFP

44 Pin TQFP lidded

44 Pin QFP Fuß
44 Pin PLCC Stecker

PA44QF-06T-44QF
PA44QF-06T



QFP-Sockel Spezifikation Body Knee Tip Pitch

-03 TQFP Sockel für Divices mit diesen Abmessungen

10mm typisch

11.0mm typisch
11,3mm max.

12.0 mm typisch
12,8 mm max.

0,8 mm

-06T TQFP Sockel für Devices mit diesen Abmessungen

10mm typisch

11.0mm typisch
11,6mm max.

12.0 mm typisch
13,2 mm max.

0,8 mm

-16 PQFP Sockel für Devices mit diesen Abmessungen

10mm typisch

11,6mm typisch

13.2 mm typisch

0,8 mm
