DIL32/TQFP32-1 ZIF-CS
Best. Nr.: 70-3417

Universal Adapter geeignet für Devices im QFP32/LQFP32/TQFP32/VQFP32 Gehäuse (z. B. Silicon Laboratories C8051 Serien, STM ST7xxx Serien, Atmel ATmega, ATtiny Serien, Motorola/Freescale HC08 Serien, Renesas R8C/Tiny Serien).
Lebensdauer (mechanisch) des ZIF Sockels - 10.000 Zyklen
Ab PG4UW Software Version 3.14

Best. Nr.: 70-3417
Sockel ZIF QFP32, Typ ClamShell
Fuß 2 Reihen, 2x16 Pins, 0.6x0.6mm,  Reihen Abstand 600mil
Ordnung Universal
Unterordnung DIL/QFP

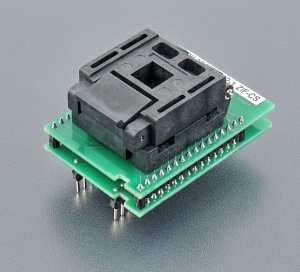

Um den Deckel aufzuklappen, bewegen Sie bitte den Cursor über das Bild

Best. Nr.: 70-3417
Preis:        € 143,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Schützen Sie die Pins des Adapters und des ZIF-Sockels vor Verunreinigung. Berühren Sie nicht die Kontakte mit bloßen Fingern. Schon kleinste Teilchen von Schmutz und Fett können Fehler bei der Programmierung hervorrufen.
  • Der Gebrauch einer Vakuum Pipette wird dringend empfohlen.
  • Gehen Sie sorgfältig vor! Falsches Einstecken des Adapters in den ZIF-Sockel des Programmers oder falsches Einlegen des ICs in den Adapter-Sockel können das IC zerstören.
  • Den Converter in den ZIF-Sockel des Programmers gemäß der aufgedruckten Abbildung neben dem Sockel einsetzen. Im Zweifel gilt folgende Regel: Der Text, der auf der oberen Platine des Converters steht, muss in die gleiche Richtung des Textes, der auf dem Programmer aufgedruckt ist, zeigen. Die oberen Kontakte bleiben dabei frei.
  • Kontrollieren Sie anschließend nochmals den korrekten Sitz des Devices im Sockel. Die Programmierung kann nun beginnen.
  • Öffnen Sie den ZIF ClamShell Sockel durch Entriegeln der Klappe. Legen Sie den Chip so ein, dass die Kontakte des Chips auf den Kontakten des Sockel zu liegen kommen. Die richtige Position des zu programmierenden Chips ist auf der Platine des Sockels aufgedruckt.
  • Gehen Sie sehr sorgfältig vor, denn ein unkorrektes Einsetzen des Converters in den Programmer-Sockel sowie das unkorrekte Einlegen des Bauteils können den Programmer und den Converter beschädigen.
  • Um das Bauteil aus dem Sockel zu nehmen, drücken Sie bitte wieder auf die Schräge des Oberteils und entnehmen Sie das Bauteil aus dem geöffneten Sockel.
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Berühren Sie bitte nie direkt die Kontakte des Converters mit den Fingern, denn eine "Verschmutzung" kann Fehler während der Programmierung nach sich ziehen.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C - 40°C (41°F - 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

TQFP32
