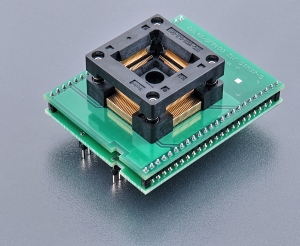

DIL48/QFP100 ZIF STM32-5
Best. Nr.: 70-3491

Spezial Converter, geeignet für STM32 Microcontroller im QFP100 Gehäuse.
Lebensdauer (mechanisch) des ZIF Sockels - 10.000 Zyklen.
Verwendbar mit PG4UW Software ab Version 3.26p.

Best. Nr.: 70-3491
Sockel ZIF QFP100, Typ oben offen
Fuß 2x24 Pins, 0.6x0.6mm,  Reihen Abstand 600mil
Ordnung Spezial
Unterordnung ST MCU

Best. Nr.: 70-3491
Preis:        €  zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Berühren Sie bitte nicht die Kontakte des ZIF-Sockels, bitte auf keinen Fall mit ungeschützten Fingern anfassen. Jegliche Spuren von Verunreinigung und Fett kann zu Fehlern wärend der Programmierung führen.
  • Der Gebrauch einer Vakuum Pipette wird für den Umgang mit diesem IC erwartet.
  • Gehen Sie bitte sorgfältig vor. Ein unkorrektes Einsetzen des Adapters, in den Zif-Sockel des Programmers, oder des ICs in den ZIF-Sockel, kann zu einer Zerstörung des Programmers führen.
  • Den Converter in den ZIF-Sockel des Programmers, gemäß der aufgedruckten Abbildung neben dem Sockel einsetzen. Im Zweifel gilt folgende Regel: Der Text, der auf der oberen Platine des Converters steht, muss in die gleiche Richtung des Textes, der auf dem Programmer aufgedruckt ist, zeigen.
  • Drücken Sie das Oberteil nach unten, um den ZIF Sockel zu öffnen. Legen Sie den Chip so ein, dass die Kontakte des Chips auf den Kontakten des Sockel zu liegen kommen. Die richtige Position des zu programmierenden Chips ist auf der Platine des Sockels aufgedruckt.
  • Drücken Sie bitte nicht auf das Bauteil während des Einsetzens, bzw. wenn Sie das gedrückter Oberteil wieder loslassen.
  • Kontrollieren Sie anschließend nochmals den korrekten Sitz des Devices im Sockel. Die Programmierung kann nun beginnen.
  • Um das Bauteil aus dem Sockel zu nehmen, drücken Sie bitte wieder das Oberteil nach unten. Die Kontakte werden freigegeben, und das Bauteil kann entnommen werden.
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷ 40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

QFP100
