BGA-Top-95 ZIF-CS
Best. Nr.: 70-0605

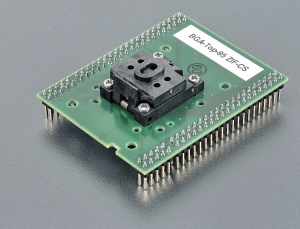

Oberer Print des BGA-Adapters.
Der ZIF-CS Sockel, akzeptiert viele Variationen des BGA-Gehäuses und damit verbundene Unterschiede in Ball-Durchmesser, Ball-Höhe und Body-Dicke. Die Abbildung unter Gehäuse-Form zeigt die Variationen aller Abmessungen des BGA-Gehäuses, die von diesem BGA-Top- Board akzeptiert werden.
Lebensdauer (mechanisch) des ZIF Sockel - 500.000 Zyklen.

Best. Nr.: 70-0605
Sockel ZIF BGA76, (abgespecktes Array mit (52) Federkontakten, Typ ClamShell
Fuß 4 Reihen, 4x25 Pins, 0.6x0.6mm,
Ordnung BGA/LGA
Unterordnung BGA-Top

Um den Deckel aufzuklappen, bewegen Sie bitte den Cursor über das Bild

Best. Nr.: 70-0605
Preis:        € 430,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Um das BGA-Device programmieren zu können ist es notwendig, das BGA-Top-95 ZIF-CS Board mit einem BGA-Bottom-x Board zusammenzustecken. Die PG4UW-Software gibt Auskunft welches das geeignete ist..
  • Schützen Sie die Kontakte des Adapters vor Verunreinigung. Berühren Sie nicht die Pins mit bloßen Fingern. Jegliche "Beschmutzung" ("Fettfinger") kann Fehler bei der Programmierung verursachen.
  • Der Gebrauch einer Vakuum Pipette ist unerlässlich.
  • Seien Sie vorsichtig! Das verkehrte Einsetzen des Adapters in den ZIF-Sockel des Programmers, oder das unkorrekte Einsetzen des ICs in den ZIF-Sockel des Converters, kann zu Schäden führen.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷ 40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

BGA Gehäuse



NAME

SYMBOL MIN NOM MAX

Profile

A 0.86 - 1

Ball Height

A1 0.2 - -

Body Thickness

A2 0.66 0.71 0.76

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 7.65 7.7 7.75

Body Size

E 6.15 6.2 6.25

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8 -

NAME

SYMBOL MIN NOM MAX

Profile

A 0.86 0.93 1

Ball Height

A1 0.18 0.23 0.28

Body Thickness

A2 0.64 0.71 0.78

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 7.6 7.7 7.8

Body Size

E 6.1 6.2 6.3

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1

Ball Height

A1 0.15 - -

Body Thickness

A2 - 0665 -

Ball Diameter

b 0.259 0.309 0.359

Body Size

D 7.6 7.7 7.8

Body Size

E 6.1 6.2 6.3

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 0.2 - -

Body Thickness

A2 0.85 - 0.97

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 7.7 -

Body Size

E - 6.2 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 10 -

NAME

SYMBOL MIN NOM MAX

Profile

A 0.86 - 1

Ball Height

A1 0.2 - -

Body Thickness

A2 0.66 0.71 0.76

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 7.6 7.7 7.8

Body Size

E 6.1 6.2 6.3

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8 -

NAME

SYMBOL MIN NOM MAX

Profile

A 0.8 - 1

Ball Height

A1 0.18 - -

Body Thickness

A2 0.62 0.68 0.74

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 7.7 -

Body Size

E - 6.2 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8

NAME

SYMBOL MIN NOM MAX

Profile

A 0.8 0.9 1

Ball Height

A1 0.18 - -

Body Thickness

A2 0.62 - 0.74

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 7.7 -

Body Size

E - 6.2 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 10 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1

Ball Height

A1 0.18 - -

Body Thickness

A2 0.62 - 0.74

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 7.7 -

Body Size

E - 6.2 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 10 -

NAME

SYMBOL MIN NOM MAX

Profile

A 0.8 0.9 1

Ball Height

A1 0.17 0.22 0.27

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 7.7 7.7 7.8

Body Size

E 6.1 6.2 6.3

Ball Pitch

e - 0.5 -

Ball Array D

GD - 14 -

Ball Array E

GE - 8 -
