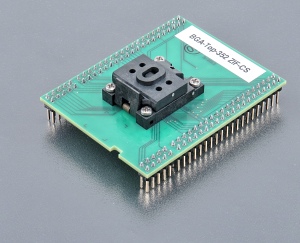

BGA-Top-352 ZIF-CS
Best. Nr.: 70-3321

Top Bord eines BGA Adapters.
Der verwendete Sockel akzeptiert viele Variationen des BGA-Gehäuses und damit verbundene Unterschiede in Ball-Durchmesser, Ball-Höhe und Body-Dicke. Die Abbildung unter Gehäuse-Form zeigt die Variationen aller Abmessungen des BGA-Gehäuses, die von diesem BGA-Top- Board akzeptiert werden. Lebensdauer (mechanisch) des ZIF Sockel - 500.000 Zyklen.
Verwendbar ab PG4UW Software Version 3.19k.

Best. Nr.: 70-3321
Sockel ZIF BGA36, Typ ClamShell
Fuß 4x25 Pins, 0.6x0.6mm
Ordnung BGA/LGA
Unterordnung BGA-Top

Um den Deckel aufzuklappen, bewegen Sie bitte den Cursor über das Bild

Best. Nr.: 70-3321
Preis:        €  zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Schützen Sie die Kontakte des Adapters vor Verunreinigung. Berühren Sie nicht die Pins mit bloßen Fingern. Jegliche "Beschmutzung" ("Fettfinger") kann Fehler bei der Programmierung verursachen.
  • Der Gebrauch einer Vakuum Pipette ist unerlässlich.
  • Seien Sie vorsichtig! Das verkehrte Einsetzen des Adapters in den ZIF-Sockel des Programmers oder das unkorrekte Einsetzen des ICs in den ZIF-Sockel des Converters kann zu Schäden führen.
  • Um BGA Devices programmieren zu können, ist es notwendig, das BGA-Top-352 ZIF-CS Board mit einem BGA-Bottom-x Board zusammen zu stecken. Welches BGA-Bottom Board benötigt wird, entnehmen Sie bitte der PG4UW Software.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷ 40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

BGA Gehäuse



NAME

SYMBOL MIN NOM MAX

Profile

A 0.525  0.555 0.585

Ball Height

A1 - 0175 -

Body Thickness

A2 - 0.38 -

Ball Diameter

b 0.22 0.25 0.28

Body Size

D 2.833 2.868 2.903

Body Size

E 2.561 2.596 2.631

Ball Pitch

e - 0.4 -

Ball Array D

GD - 6 -

Ball Array E

GE - 6 -
