BGA-0245/0517

  • Spezial Converter, geeignet für Speicher im BGA Gehäuse, z.B. Macronix MX29Lxxxxxx im CSP48 Gehäuse
  • Obere Platine: BGA-Top-78 ZIF-CS Best. Nr.: 70-0517
  • Untere Platine: BGA-Bottom-1 Best. Nr.: 70-0245
  • ZIF Sockel geeignet für viele Variationen von BGA-Gehäusen. Unterschiede im Ball-Durchmesser, Ball-Abstand und Gehäuse-Dicke können angepasst werden.
  • Die Abbildungen unter: Geeignete Gehäuse zeigen die Möglichkeiten dieses Converters auf.
  • Lebensdauer (mechanisch) des ZIF Sockel - 10.000 Zyklen
  • Sockel: ZIF BGA48, Typ: ClamShell
  • Fuß: 2 Reihen, 2x 24 Pins, 0.6x0.6mm, Reihen-Abstand: 600mil
  • Bestell Nr.: 70-0245/0517
  • Preis: €   zzgl. MWSt.

Converter Bedienungs-Anleitung

  • Den Converter in den ZIF-Sockel des Programmers einsetzen, gemäß der aufgedruckten Abbildung neben dem Sockel.
  • Drücken Sie die Klappe des Converters nach um ihn zu öffnen. Setzen Sie das Bauteil ein, Kontakt zu Kontakt. Die richtige Position des zu programmierenden Bauteils im Converter-Sockel können Sie auch über die PG4UW-Software abfragen. (Bild über Bauteil Information).
  • Bevor Sie mit dem Programmieren beginnen, kontrollieren Sie bitte nochmals die exakte Positionierung des Devices. Die Programmierung kann nun beginnen.
  • Gehen Sie sehr sorgfältig vor, denn ein unkorrektes Einsetzen des Converters in den Programmer-Sockel sowie das unkorrekte Einlegen des Bauteils können den Programmer beschädigen.
  • Um das Bauteil aus dem Sockel zu nehmen, öffnen Sie bitte die Klappe des Sockels
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Berühren Sie bitte nie direkt die Kontakte des Converters mit den Fingern, denn eine "Verschmutzung" kann Fehler während der Programmierung nach sich ziehen.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum-Pipette.

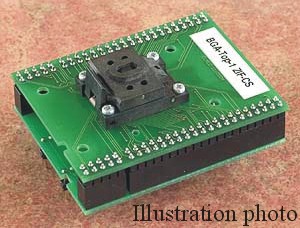

  • Die Abbildungen zeigen den Aufbau  und das Zusammenfügen der einzelnen Komponenten zu einem kompletten BGA-Converter.
